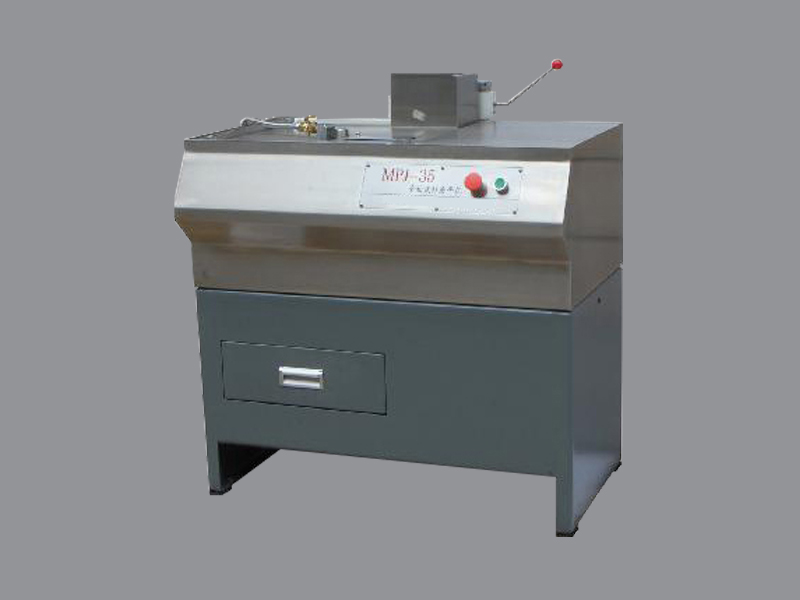

一、概述
该机是用于试样表面的粗磨工序。采用湿式磨削，可以冷却试样表面，保证磨削效果，同时把研磨颗粒碎片带走，大幅降低环境污染。该机操作简单，使用安全可靠是工矿企业、大专院校试验室理想的制样设备之一。
二、主要技术参数
1．电源：380V 50HZ
2．转速：1450rpm
3．砂轮规格：350×40×40mm
4．电动机功率：3KW
5．外形尺寸：600×900×950mm
6．重量：228KG
三、结构
本机由支承部件、磨削部件、冷却部件、砂轮修整部件组成。支承部件由机座、门、箱体等组成。起到支承作用。磨削部件由电机、砂轮、砂轮压盖、支撑盘等组成，起磨削作用。冷却部件由回转水开关、阀、水管等组成，起冷却作用。砂轮修整部件由支架、支架轴、转动架、调整螺杆、砂轮修整器等组成，用于砂轮的修整。
四、安装及工作前准备
1．将设备放置在平整的地坪上。
2．接通电源，观察转向是否为逆时针，如不是调整插头改为逆时针方向转动。
3．接上自来水，打开水开关，观察有无漏水现象。
4．将砂轮修整部件顺时针转动出工作台，打开上盖，启动电机，将砂轮修整部件转进工作台，调整螺杆修整砂轮（注意：用力要均匀，此项出厂前已做好）修整好移开，砂轮修整部件，安上上盖。
五、维护及保养
1．本机电气采用三相四线制，必须安装可靠的接地。
2．进/排水管要求通畅，不能漏水。
3．不得使用有裂纹或破损的砂轮。
4．必须定期清除机体和冷却水箱内的澄积污物，以保证管道的畅通和清洁。
5．当发现机器有异常声音时，应立即停机进行检查。
