BZHVS-1000AT半自动显微维氏硬度计测量系统技术参数
一、概述

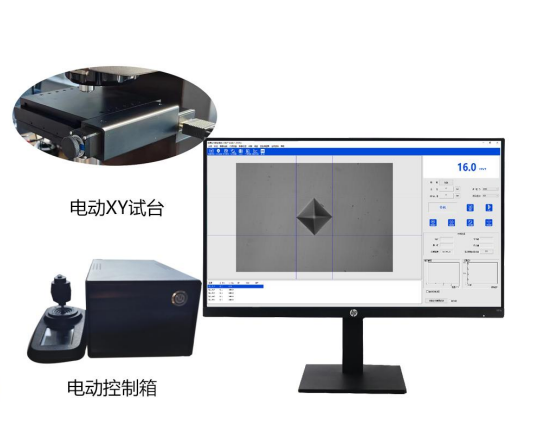

BZHVS-1000AT半自动显微维氏硬度测量系统，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种当前专业技术，通过计算机主机实现对显微维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。

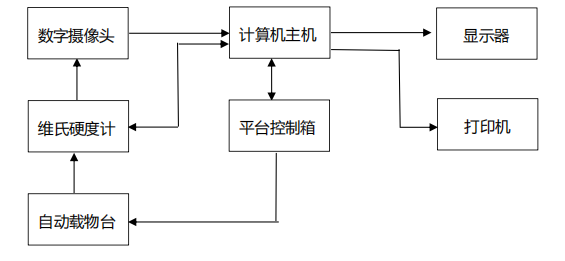

计算机主机通过 RS232 串口 ，控制维氏硬度计的动作并接收硬度计的相应信息；计 算机主机通过 RS232 串口 ，控制平台控制箱并通过平台控制箱 ，控制自动载物台移动并接收相应信息。维氏硬度计所压的压痕的光 学信号 ，通过数字摄像头成像在计算机显示器上 ，再通过自动、手动读数 ，测得维氏硬度值。
设备介绍：
● BZHVS-1000AT数显自动转塔显微维氏硬度计，通过液晶屏显示结果，并可显示与设置测试标尺、试验力、压头类型、保荷时间、换算单位等;
● 采用8寸触摸屏和高速ARM处理器，显示直观，人机互动友好，操作简便；运算速度快，数据库巨量存储，数据自动修正，并提供数据折线报表；
●机身使用铸铁一次浇铸成型，配合以汽车烤漆处理工艺，外形圆润美观；
● 蜗轮蜗杆升降系统较好地提高测试稳定性以及测试精度，测试完成后无需再次对焦；
● 配置了自动转塔功能，高清测量和观察-双物镜组合，结合内置长度编码器的高清测微目镜，实现了压痕对角线的一键测量，较好地减少了人为操作干扰与读数误差；
● 便捷数控系统，可自动进行全硬度标尺的单位转换；
● 可设置硬度值的***值和***小值，当测试值超过设定范围时，发出蜂鸣音；
● 具有软件硬度值修正功能，可以在一定范围内直接对硬度值进行修正；
● 具有数据库功能，对试验数据自动进行分组保存，每组可保存10个数据，可以保存2000个以上数据；
● 具有硬度值曲线显示功能，直观显示硬度值的变化；
● CCD图像处理系统，另可选配努氏压头，进行努氏硬度测量；
● 配置无线蓝牙打印机，并可通过RS232、USB接口输出数据；
● 精度符合GB/T4340.2 ，ISO 6507-2 和ASTM E384。
二、技术参数
●维氏标尺： HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
●试验力：0.09807、0.2542、0.4903、0.9807、1.961、2.942、4.904、9.807N
（10、25、50、100、200、300、500、1000gf）
●试验力选择：通过转动试验力变换手轮进行试验力选择，当前试验力显示在屏幕上
●加载控制：自动（加载/保荷/卸载）
●保荷时间1—99秒（1秒为增量）
●测试模式：HV/HK
●硬度值 ：硬度范围5-5000HV,通过测微计上测量所得数据，将数据输入到硬度计即可得到相应硬度值。示值误差3-5%HV。
●试件***高度：180mm，压痕中心至机壁距离130mm
●光学测量系统
物镜：10×（观察），40×（测量） 总放大倍数：100×（观察），400×（测量） 测量范围： 200μm 分度值： 0.025μm
●X-Y自动载物台
台面尺寸：190X200毫米
***行程：45X45毫米
***小步距：小于2微米
重复定位：小于3微米
移动速度：可调；
控制方式：手动控制、电动控制、计算机控制；
●光源：12V/20W
●光源亮度：PWM调光
●节能模式：10分钟不用后自动进入待机模式
●电源：220V, 50Hz
●整机功耗：100W
●总尺寸：500×330×560mm
●重量：36kg

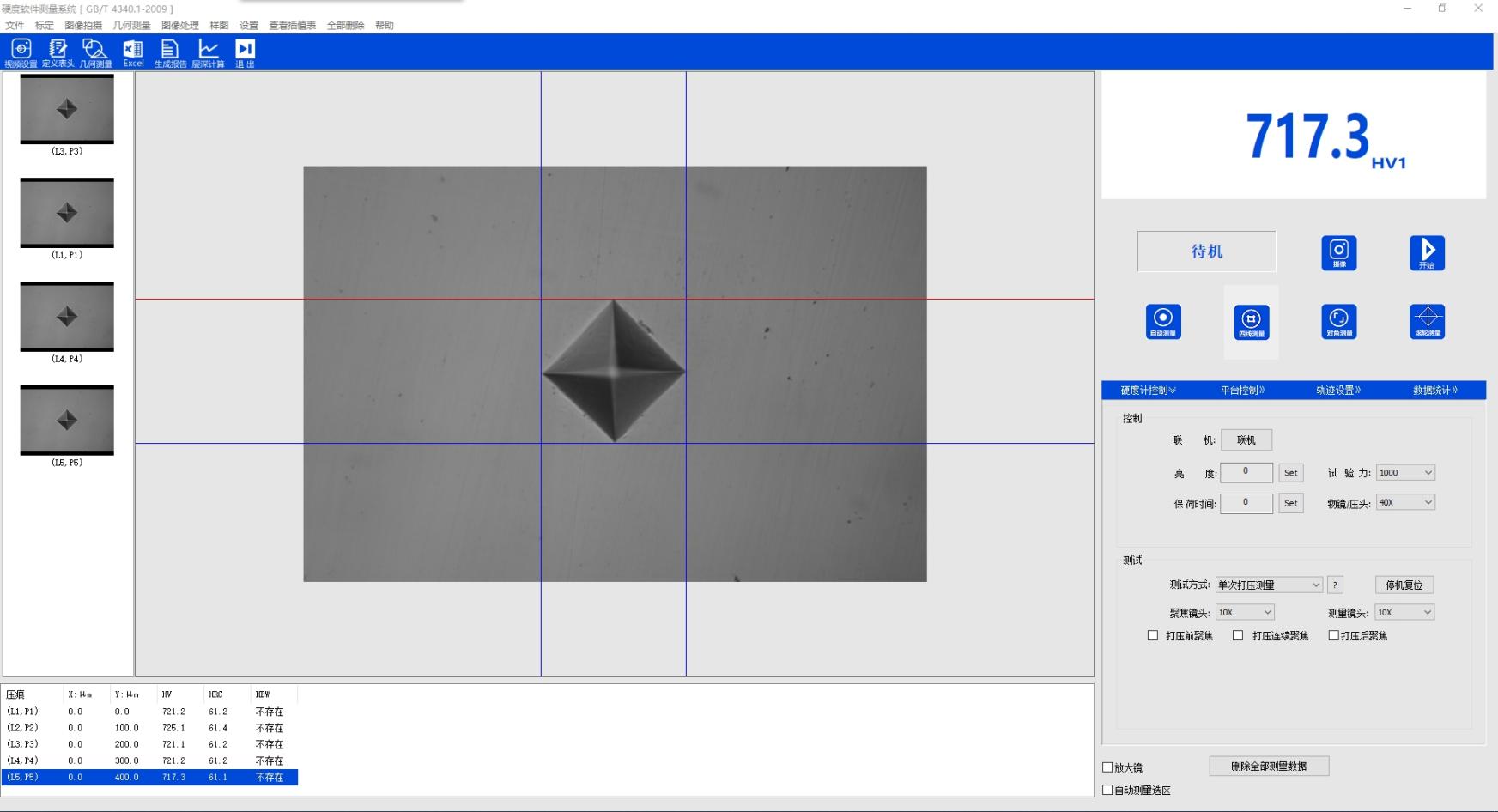

半自动维氏硬度图像测量软件功能介绍：
半自动维氏硬度计图像测量软件可***控制硬度计动作及硬度计参数采集，包括硬度计物镜、压头的选择、保荷时间设置、灯光亮度调节、加载的启动以及试验力值的选取、测试方法的选择、测量结果的获取等。

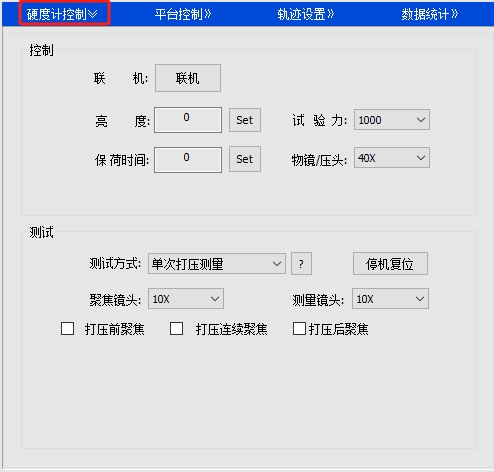

undefined 硬度计控制：通过RS232串口实现对硬度计动作的控制及信息的获取。包括控制硬度计转塔、加载、保荷时间设定、亮度调节以及当前试验力等实验参数的获取。

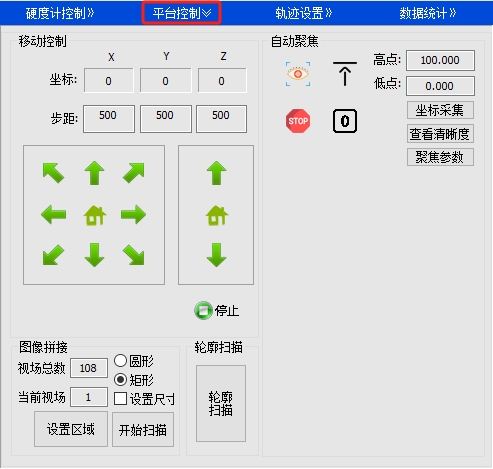

undefined 平台控制：控制电动载物台按照设定的坐标、步距等进行各种方式的移动。控制电动载物台调节。

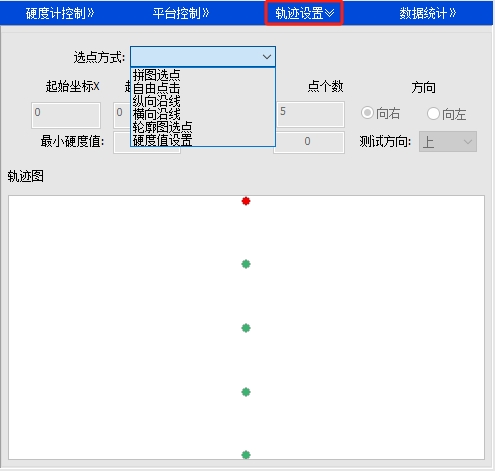

undefined 轨迹设置：选点方式多样化，可进行拼图选点、自由点击、纵向沿线、横向沿线、轮廓图选点、硬度值设置等轨迹设置功能。

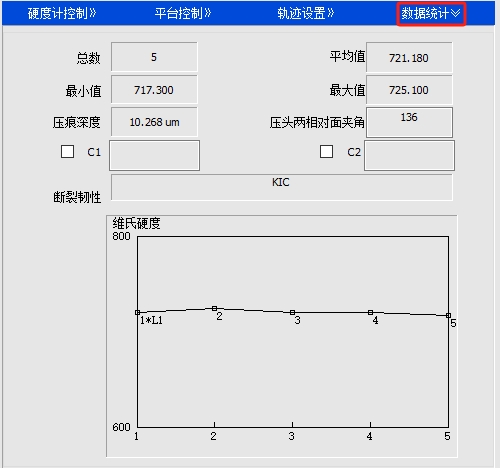

undefined 数据统计：该功能可统计测试总数、***值、***小值、平均值、、断裂韧性、硬度曲线等。
图像处理技术参数表：
计算机主机 | 适用于win10、win11操作系统 |
数字成像系统 | 高分辨率：300万像素（2048X1536） 高清晰度：黑白图像，清晰度更好； 靶面尺寸：1/2英寸 |
聚焦装置 | 手动动聚焦 |
载物台计算机控制模式 | 定位移动、定点移动、定向移动、任意方向移动、设定轨迹移动等多种方式。 |
测量方式 | 自动模式：自动载物台移动+手动调焦+自动读数 手动模式：自动加载+手动测量 |
自动读数/手动读数 | 自动读数时间：单个压痕读数时间约300毫秒； 自动测量精度：0.1微米； 自动测量重复性：±0.8% (700HV/500gf，成像清晰) 手动读数：手动点取，自动寻点、4点测量、2对角线测量； |
结果保存/输出 | 存储/输出测量数据及实验参数，包括D1，D2，HV，X，Y等； 存储/输出有效硬化层深度曲线报告； 存储/输出图像。 |

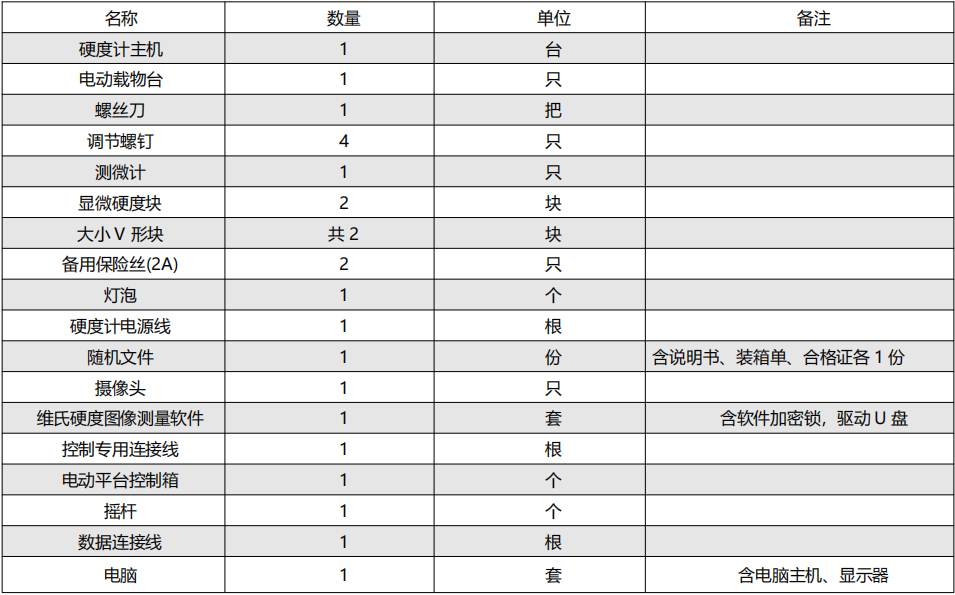

配置清单：
